STAC系列 多种控制模式 交流电源输入

STAC系列是一款两相高性能交流步进电机驱动器。输入电压段在94-265VAC,可选脉冲控制,模拟量控制,速度模式,SCL指令控制,Q编程,Modbus RTU或Modbus TCP,CANopen,EtherNet/IP等控制模式,部分型号同时支持编码器输入。
● 先进的电流控制技术
● 低速力矩平滑
● 抗共振
● 细分插补
品牌: MOONS'

支付方式

买家保护:
产品在购买后一年内如发生质量问题,可免费换货。 了解更多

STAC两相交流驱动器

STAC系列是一款高性能步进电机驱动器,同时集成了智能运动控制器功能。可支持复杂的单轴运动控制编程,程序保存至驱动器内独立运行。多种通讯方式可选,包括RS232、RS485、Ethernet UDP/TCP、CANopen、EtherNetIP等。

特性

抗共振步进系统的一点不足就在于存在着固有的共振点,ST系列驱动器自动计算共振点,并以此来调整控制算法,从而达到抑制共振的目的。此技术极大的提高了中频稳定性,使得高速时有更大的力矩输出
更优异的高速性能
细分插补在低细分脉冲之间自动插入细分,以满足在低细分下仍能保持运动平滑。
更平滑的运动表现
低速力矩平滑通过分析低速力矩纹波,抵消相应的谐波成份获得平滑的低速运动。更平滑的低速运动
输入信号平滑对速度和方向信号的动态滤波可以减少电机及机械系统的运动瞬变,使电机运行更加平滑,同时也可以减小机械磨损。
更稳定的系统表现
自检和自动设置系统上电时,驱动器自动检测电机参数(如电阻和电感),并根据此参数来优化系统运行性能。

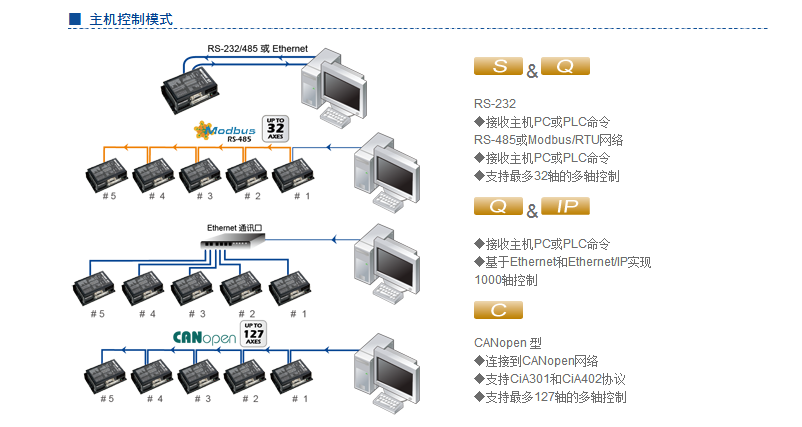

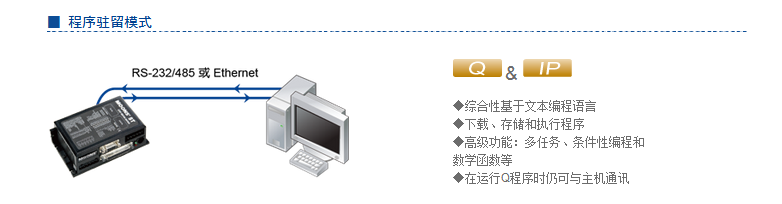

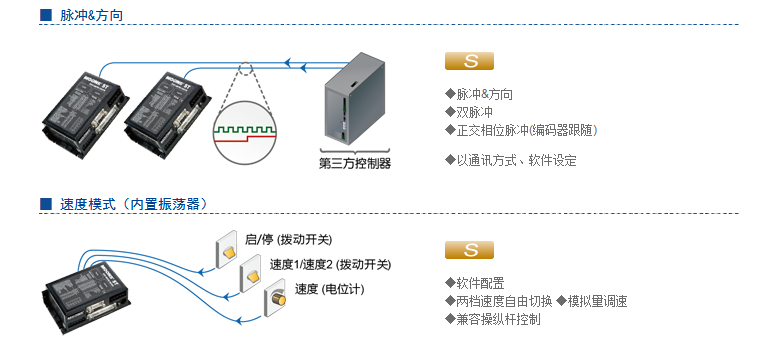

控制模式

命名规则

订货信息

型号
控制
电流
电压
编码器
RS-232
RS-485
Modbus/RTU
CANopen
Ethernet
Ethernet/IP
I/O扩展
MSSTAC5-S-AN-2V
S
0.5-2.55A
94-265VAC







MSSTAC5-S-AE-2V






MSSTAC5-S-RN-2V







MSSTAC5-S-RE-2V






MSSTAC5-S-N-2V







MSSTAC5-S-E-2V






MSSTAC5-Q-AN-2V
Q
0.5-2.55A
94-265VAC






MSSTAC5-Q-AE-2V





MSSTAC5-Q-RN-2V






MSSTAC5-Q-RE-2V





MSSTAC5-Q-N-2V






MSSTAC5-Q-E-2V





MSSTAC5-C-N-2V
C
0.5-2.55A
94-265VAC





MSSTAC5-C-E-2V





MSSTAC5-IP-N-2V
IP
0.5-2.55A
94-265VAC





MSSTAC5-IP-E-2V







功率放大器

放大器类型 数字MOSFET,双H桥,4象限
电流控制 4态,脉宽调制频率20KHz
输出电流 0.5-2.55A/相(正弦波峰值)以0.01A为增量
输入电压 单相 94-265VAC
保护 过压,欠压,过温,电机/绕组短路(相-相,相-地),内部放大器短路
再生电势吸收 内置再生电路,最大功率10W
待机电流衰减 电机停止运转后在设定的数毫秒后电流衰减至运行电流0%-90%之间的任一整数百分比
细分 软件可选,200-51200步/转,以2步/转递增
微步计算 在低细分下自动插入微步以抑制振动
抑制共振(电子阻尼) 提高了系统的阻尼比,以消除中频不稳定,并允许在整个速度范围内的稳定运行
波形平滑 调节电流波形中谐波成分以降低在低速0.25-1.5转/秒时的力矩波动
编码器接口 电机可以安装编码器,用于提供堵转检测和失步补偿功能,差动信号接收频率可高达2MHz
非易失性存储 配置参数及运动控制程序存储在DSP内
湿度 90%(无结露)
环境温度 0-40°C通风环境中
重量 约0.68kg
输入/输出规格-S 输入X1,X2:光耦隔离,差分信号,5-24 VDC逻辑电压(开关阈值2.5V),最小脉冲宽度=250ns,最大脉冲频率= 2 MHz,最短2us成立方向信号,最大电流10mA。
输入X3,X4:光耦隔离,差分信号,5-24 VDC逻辑电压(开关阈值2.5V),最小脉冲宽度=50us,最大脉冲频率= 10 KHz,最大电流10mA。
输出Y1,Y2:光达林顿管,共阴或共阳接法,输出最大30 VDC、最大100 mA,输出100 mA时最大压降为1.2V。模拟量输入:单端信号。范围软件可选+ / -5V、0-5V、0-10V或+ /-10 VDC。软件可配置偏移,死区和滤波。分辨率是12位(+/ - 10伏的范围内),11位(+ / -5或0-10伏的范围内),或10位(0-5伏的范围内)。 100kΩ的内部阻抗。
输入/输出规格-Q/C/IP 部分型号支持扩展输入/输出输入IN1,IN2,IN7,IN8:光耦隔离,差分信号,5-24 VDC逻辑电压(2.5V开关阈值),最小脉冲宽度50us,最大电流为10mA。输入IN3-IN6:光耦隔离,单端信号,共用发射器,共阴或共阳接法,逻辑12-24 VDC,2200Ω,最大电流为10mA。输出OUT1-OUT3:光电达林顿管,单端信号,共享com口,共阴接法,最大30 VDC,最大100 mA,输出100 mA时电压下降最大为1.2V。输出OUT4:光电达林顿管,共阴或共阳接法,最大30 VDC,最大100 mA,输出100mA时最大压降1.2V

比较 型号名称 价格
(CNY)
MSSTAC5-C-N-2V
MSSTAC5-IP-N-2V
MSSTAC5-Q-AN-2V
MSSTAC5-Q-RN-2V
MSSTAC5-S-RE-2V
MSSTAC5-Q-E-2V
MSSTAC5-S-E-2V
MSSTAC5-S-AN-2V
MSSTAC5-S-AE-2V
MSSTAC5-S-RN-2V
MSSTAC5-S-N-2V
MSSTAC5-Q-N-2V
MSSTAC5-Q-AE-2V
MSSTAC5-Q-RE-2V
MSSTAC5-C-E-2V
MSSTAC5-IP-E-2V

◊ STAC 转速-力矩曲线

尺寸图(单位: mm)

通讯端口


 SMSSTAC5-RS232



 SMSSTAC5-RS485

 SMSSTAC5-CANopen

 SMSSTAC5-Ethernet

2D尺寸图
标题 文件类型 大小(KB) 上传日期 浏览次数 下载最新版本
MSSTAC5-IP_2D图纸.pdf PDF 31 2018-01-08 5
MSSTAC5-Q_2D图纸.DWG DWG 405 2018-01-08 4
MSSTAC5-Q_2D图纸.pdf PDF 36 2018-01-08 4
MSSTAC5-S_2D图纸.pdf PDF 33 2018-01-08 3
MSSTAC5-S_2D图纸.DWG DWG 391 2018-01-08 2
MSSTAC5-C_2D图纸.pdf PDF 30 2018-01-08 2
MSSTAC5-C_2D图纸.DWG DWG 382 2018-01-08 1
MSSTAC5-IP_2D图纸.DWG DWG 381 2018-01-08 1
3D模型
标题 文件类型 大小(KB) 上传日期 浏览次数 下载最新版本
MSSTAC5-Q_3D模型.STEP STEP 5738 2018-01-08 5
MSSTAC5-C_3D模型.STEP STEP 5252 2018-01-08 2
MSSTAC5-IP_3D模型.STEP STEP 5126 2018-01-08 2
MSSTAC5-S_3D模型.STEP STEP 5475 2018-01-08 1
宣传手册
标题 文件类型 大小(KB) 上传日期 浏览次数 下载最新版本
STAC系列宣传手册.pdf PDF 4043 2018-01-08 25
使用手册
标题 文件类型 大小(KB) 上传日期 浏览次数 下载最新版本
MSSTAC5-S用户手册.pdf PDF 6552 2018-01-08 55
MSSTAC5-Q用户手册.pdf PDF 6552 2018-01-08 29
MSSTAC5-IP用户手册.pdf PDF 4186 2018-01-08 20
MSSTAC5-C用户手册.pdf PDF 3002 2018-01-08 16
规格书
标题 文件类型 大小(KB) 上传日期 浏览次数 下载最新版本
MSSTAC5-S产品规格.pdf PDF 799 2018-01-08 14
MSSTAC5-Q产品规格.pdf PDF 799 2018-01-08 12
MSSTAC5-C产品规格.pdf PDF 711 2018-01-08 6
MSSTAC5-IP产品规格.pdf PDF 747 2018-01-08 5
快速入门
标题 文件类型 大小(KB) 上传日期 浏览次数 下载最新版本
MSSTAC5-S快速入门.pdf PDF 783 2018-01-08 24
MSSTAC5-Q快速入门.pdf PDF 783 2018-01-08 16
MSSTAC5-IP快速入门.pdf PDF 679 2018-01-08 8
MSSTAC5-C快速入门.pdf PDF 696 2018-01-08 5
相关证书
标题 文件类型 大小(KB) 上传日期 浏览次数 下载最新版本
ST系列/STAC系列_CE认证.pdf PDF 119 2018-01-08 24
ST系列/STAC系列_RoHS认证.pdf PDF 264 2018-01-08 9
相关软件
标题 文件类型 大小(KB) 上传日期 浏览次数 下载最新版本
ST Configurator 3.3.8.rar RAR 24052 2018-12-19 153
