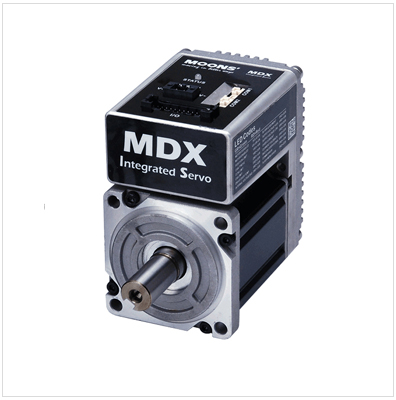

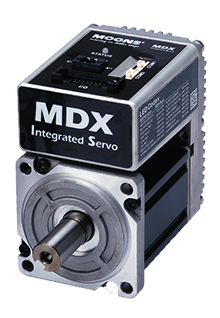

MDX集成式伺服电机

将高性能伺服电机、编码器反馈及电机控制器集成在一个紧凑的单元 ● 紧凑型设计
● IP20及IP65防护等级
● 可编程控制---Q编程功能
● 支持CANopen(CiA 301 & CiA 402)及RS-485通讯
● 具有高度的控制性能及良好的定位精度
● 支持位置控制、速度控制、转矩控制
● 简单易用的PC调试软件
询价
  • 特性
  • 产品规格
  • 产品详情
  • 系统配置
  • 附件
  • 接口信息
  • 线上订货
  • 相关下载
    MDX系列将伺服电机、编码器反馈及电机控制器集成在一个紧凑的单元,通过现场总线、I/O 信号或者千亿特有的Q Program 功能进行控制。MDX 系列产品的电机使用高性能的伺服电机,可以广泛的用于各种应用场合。

    ■ 功能特点

    • IP20 及IP65 防护等级
    • 可编程控制——Q 编程功能
    • 支持CANopen(CiA 301 & CiA 402)及RS-485 通讯
    • 具有高度的控制性能及良好的定位精度
    • 支持位置控制、速度控制、转矩控制
    • 简单易用的PC 调试软件

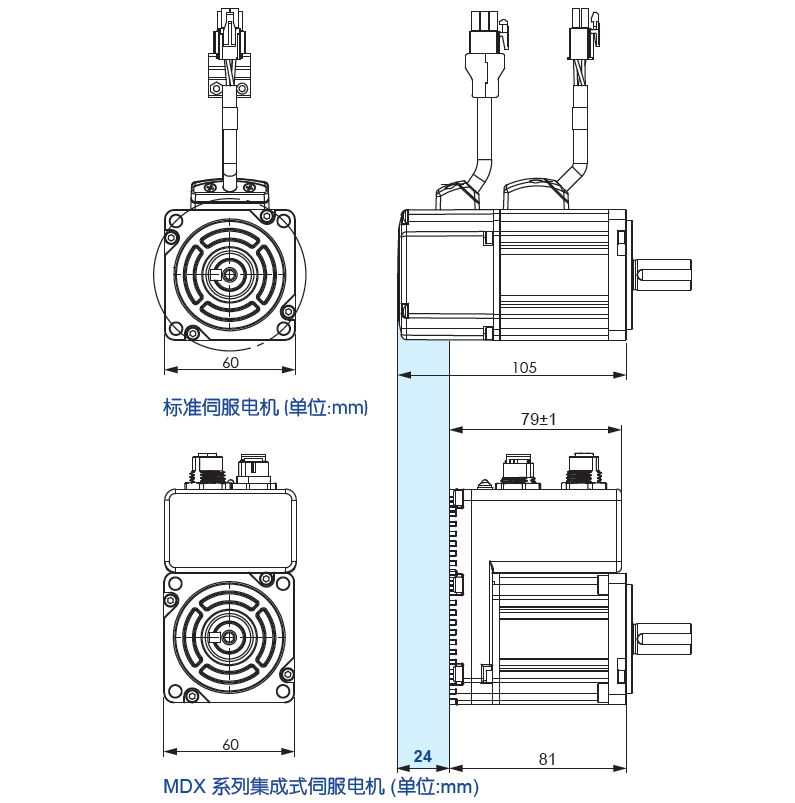

    ■ 紧凑型设计

    MDX 系列以小型化和紧凑型设计为目标,整体长度相比传统分体式伺服电机减小约20%,适用于安装空间有限的设备。

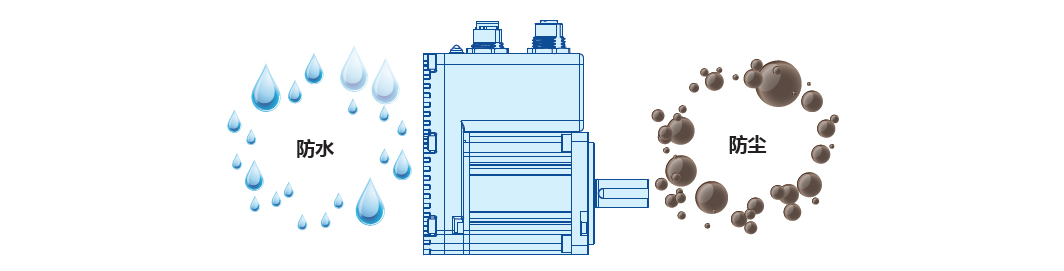

    ■ 防水、防尘性能

    MDX 系列集成式伺服电机产品具有防水及防尘的IP65 防护等级设计。

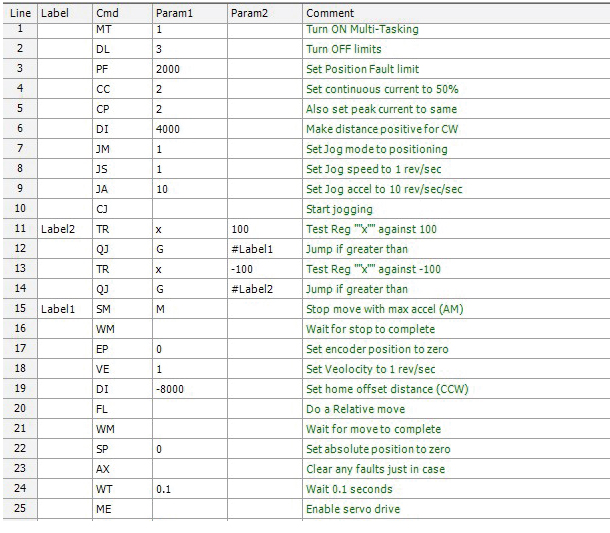

    ■ 特有的Q 编程功能

    Q程序是千亿特有的建立在SCL指令基础之上的一个新的平台,扩展SCL命令的使用,允许用户创建与存储SCL指令。这些程序可以保存在驱动器的非易失性存储器中,驱动无需上位机即可独立运行这些程序。Q程序为系统设计提供高度的灵活性和强大的功能。可以大大简化上位机例如PLC等控制器的编程工作。


    • 运动控制指令
    (例如点到点相对运动、绝对运动、回原点等)
    • 多任务处理指令
    • 条件判断指令
    (例如外部输入中断指令、比较指令等)
    • 数据寄存器运算指令
    (例如加、减、乘、除、与、或等指令)
    • 外部I/O处理
    (例如外部输入判断,驱动器输出控制等指令)
    • Q程序的逻辑运行指令(例如循环、调用)

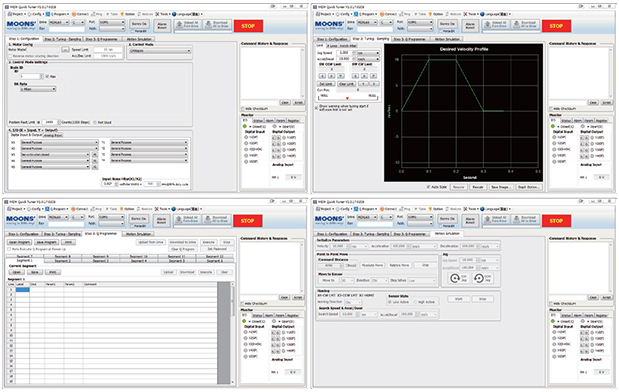

    ■ 简单易用的伺服调试

    • 安装MDX 调试软件,用于配置驱动器
    • 友好的界面
    • 便捷的安装调试
    • 内置示波器用于运动控制及参数监控
    • 编写Q程序

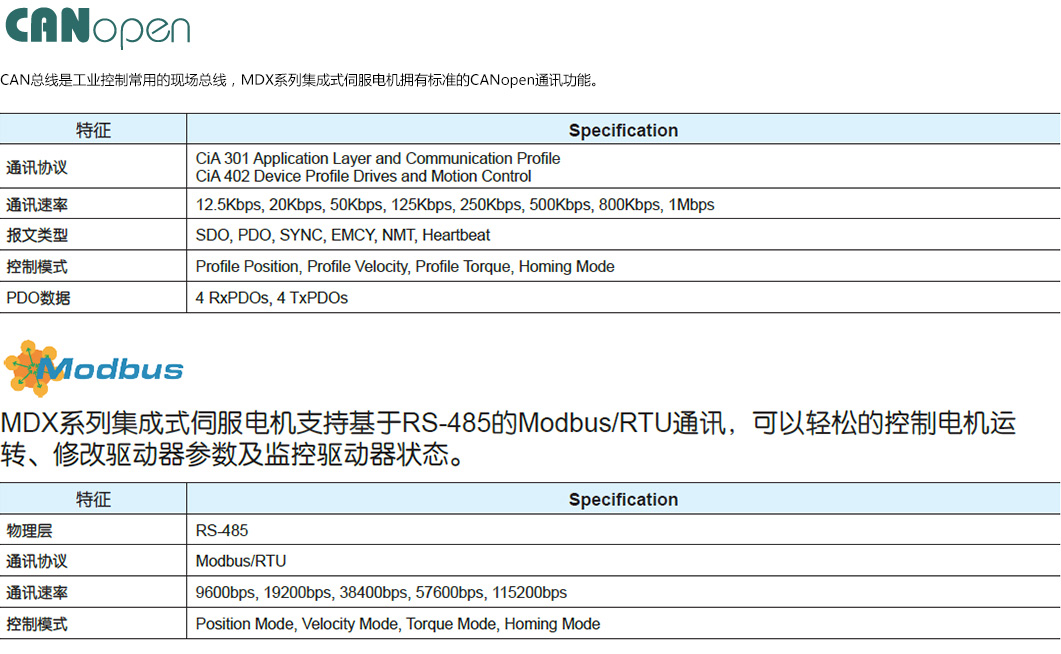

    ■ 工业现场总线控制

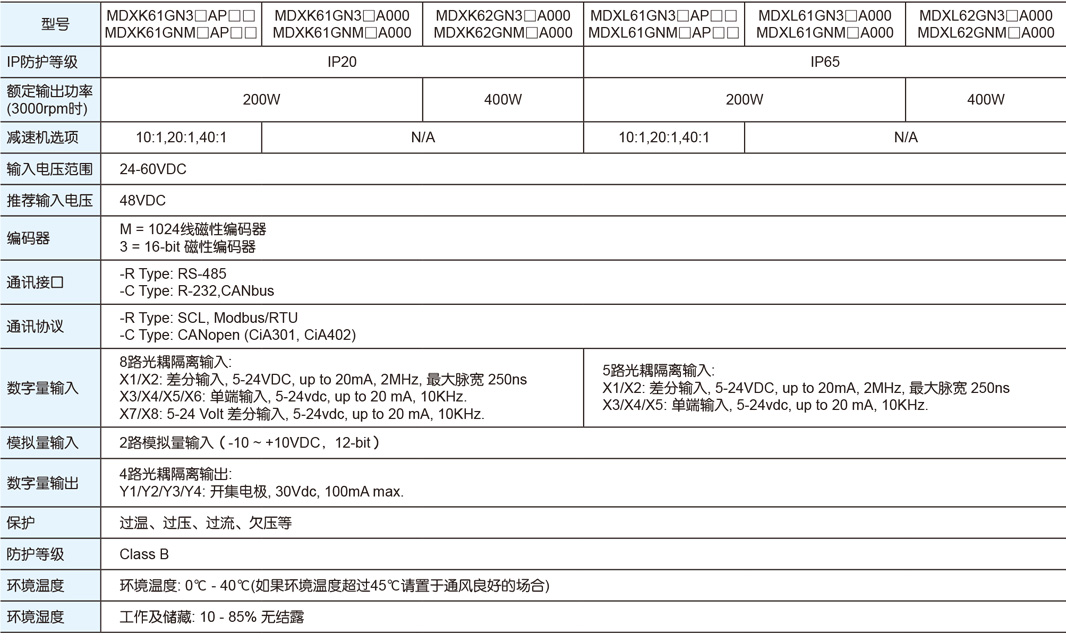

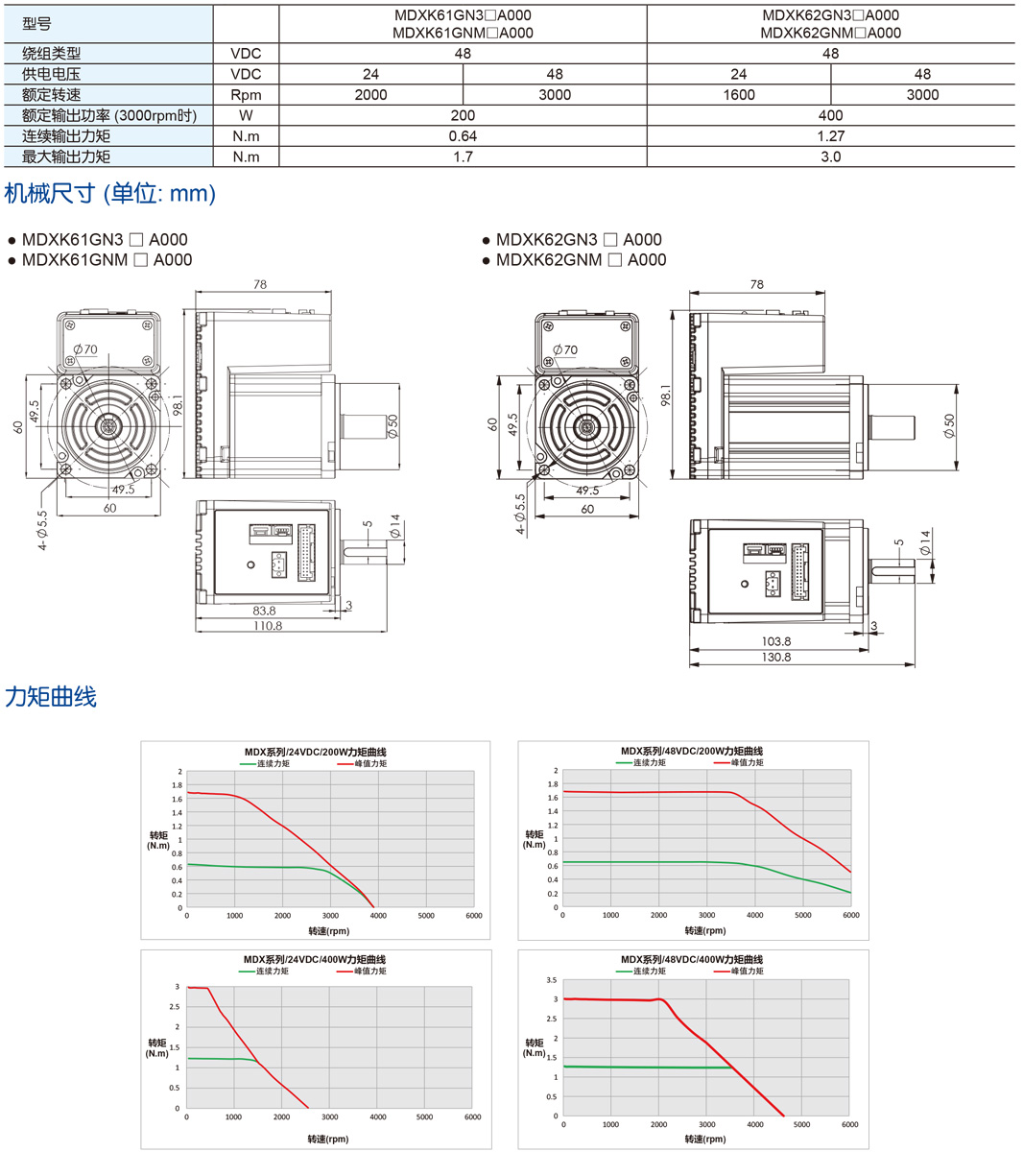

    ■ 产品规格

    ■ 规格描述—IP20 型

    • IP20 防护等级
    • 机座尺寸:60mm
    • 额定输出:200W,400W
    • 8 路数字输入
    • 4 路数字输出
    • 2 路模拟量输入
    • 支持RS-485 及CANopen
    • 出轴为标准键槽
    • 无减速机

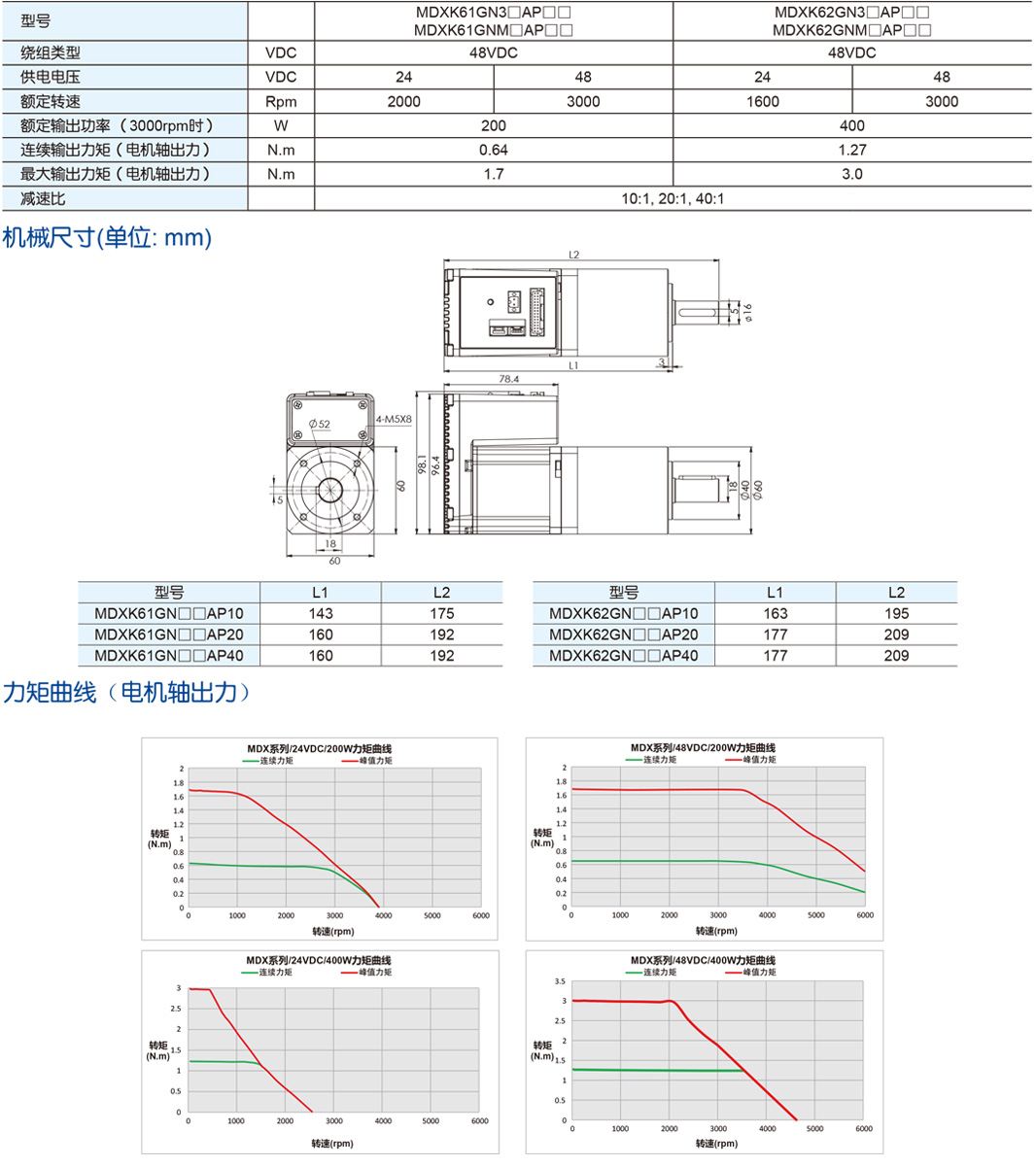

    ■ 规格描述—IP20 版本

    • IP20 防护等级
    • 机座尺寸:60mm
    • 额定输出:200W,400W
    • 8 路数字输入
    • 4 路数字输出
    • 2 路模拟量输入
    • 支持RS-485 及CANopen
    • 配套减速机

    ■ 规格描述—IP65 版本

    • IP65 防护等级
    • 机座尺寸:60mm
    • 额定输出:200W,400W
    • 5 路数字输入
    • 4 路数字输出
    • 2 路模拟量输入
    • 支持RS-485 及CANopen
    • 出轴为标准键槽
    ● 无减速机

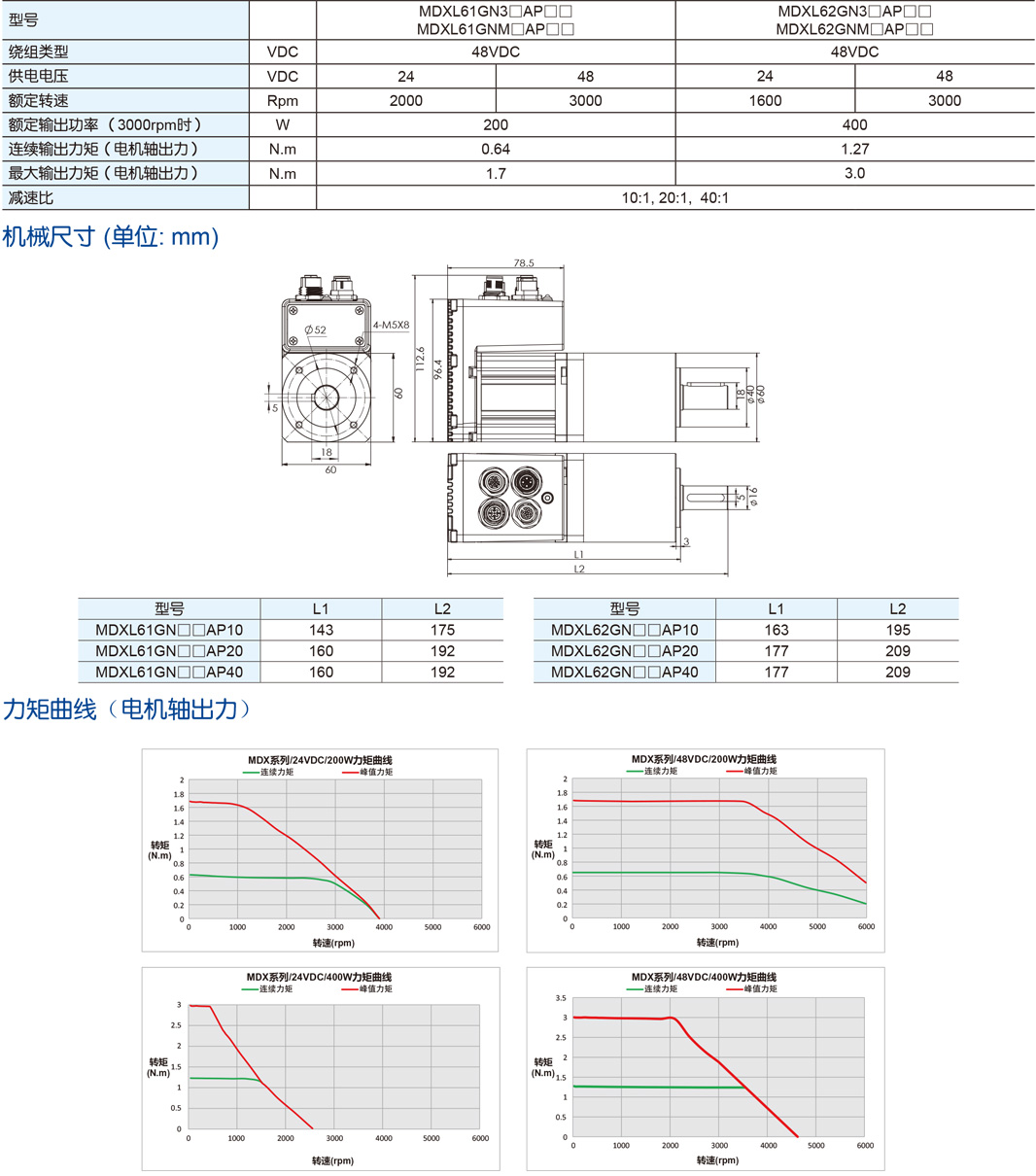

    ■ 规格描述—IP65 版本

    • IP65 防护等级
    • 机座尺寸:60mm
    • 额定输出:200W,400W
    • 5 路数字输入
    • 4 路数字输出
    • 2 路模拟量输入
    • 支持RS-485 及CANopen
    • 配套减速机

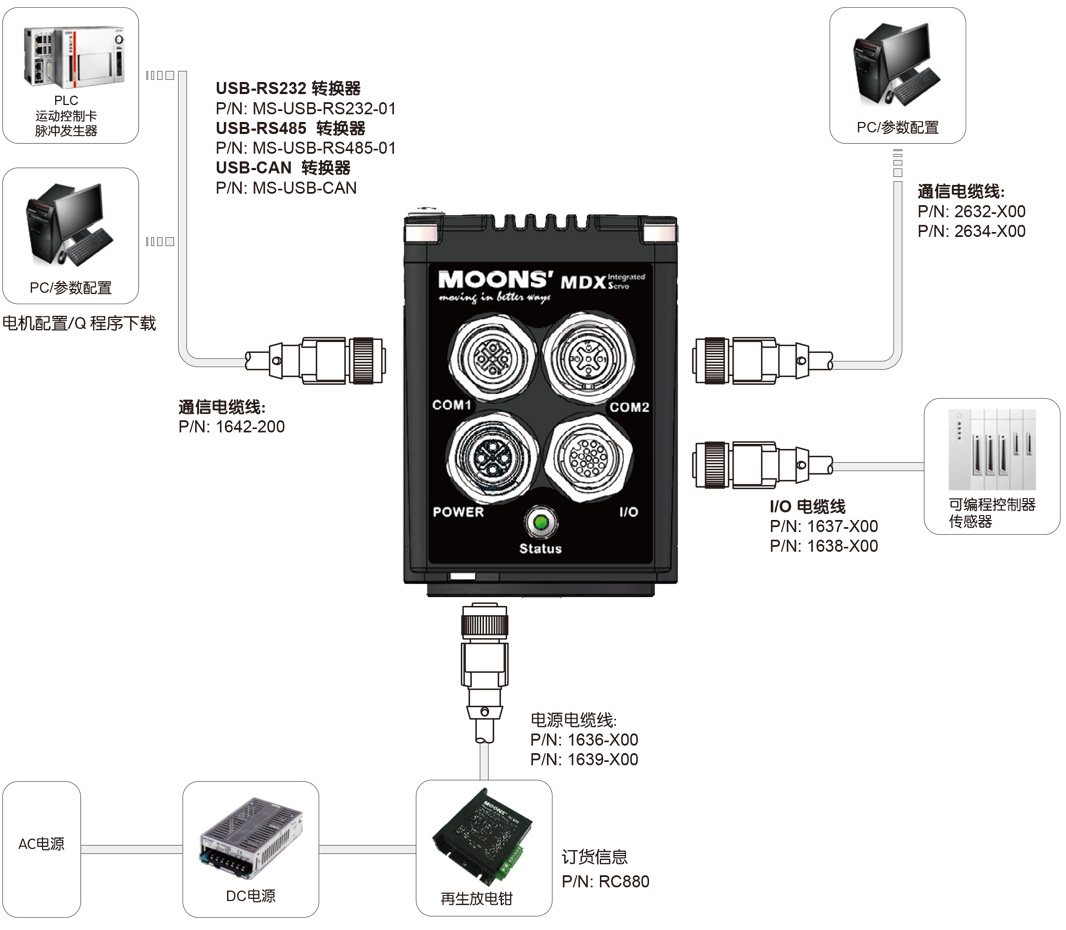

    ■ IP65 型系统配置

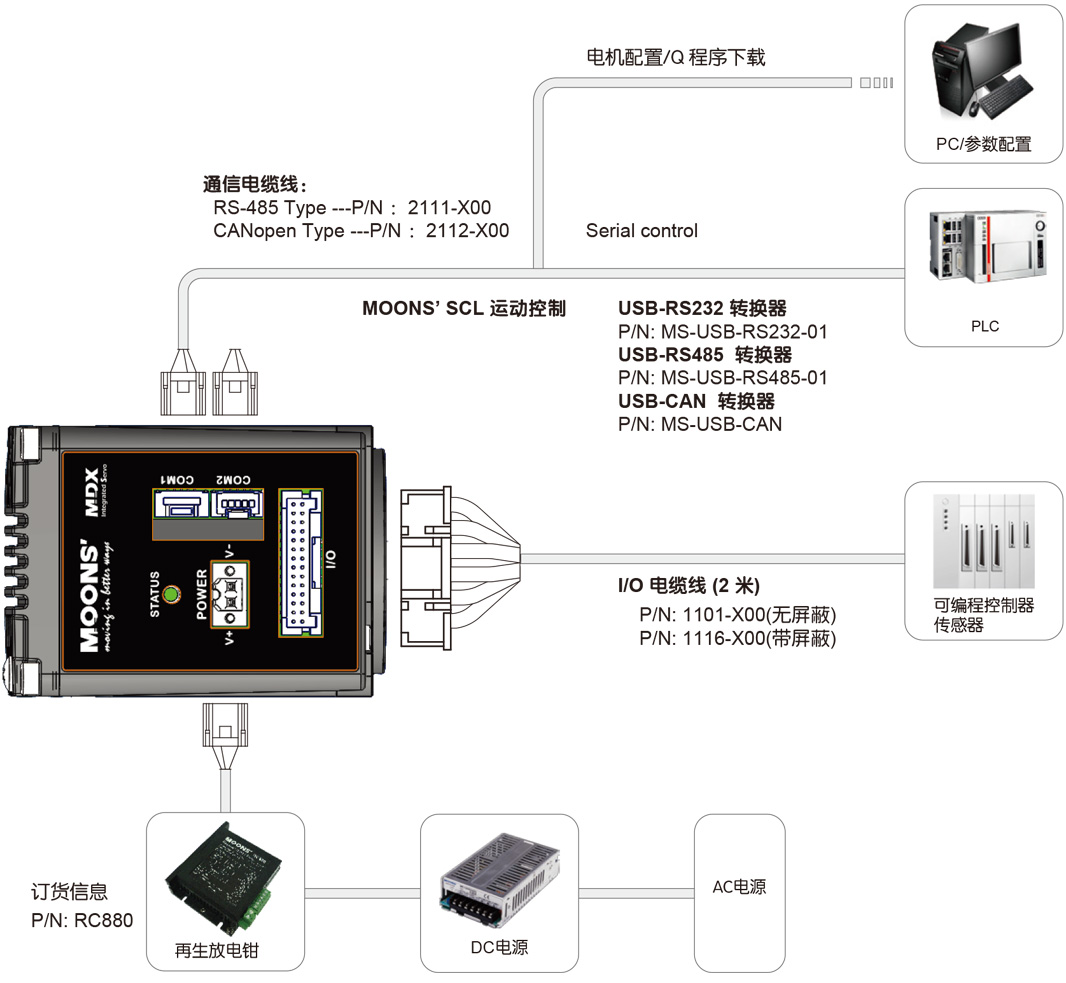

    ■ IP20 型系统配置

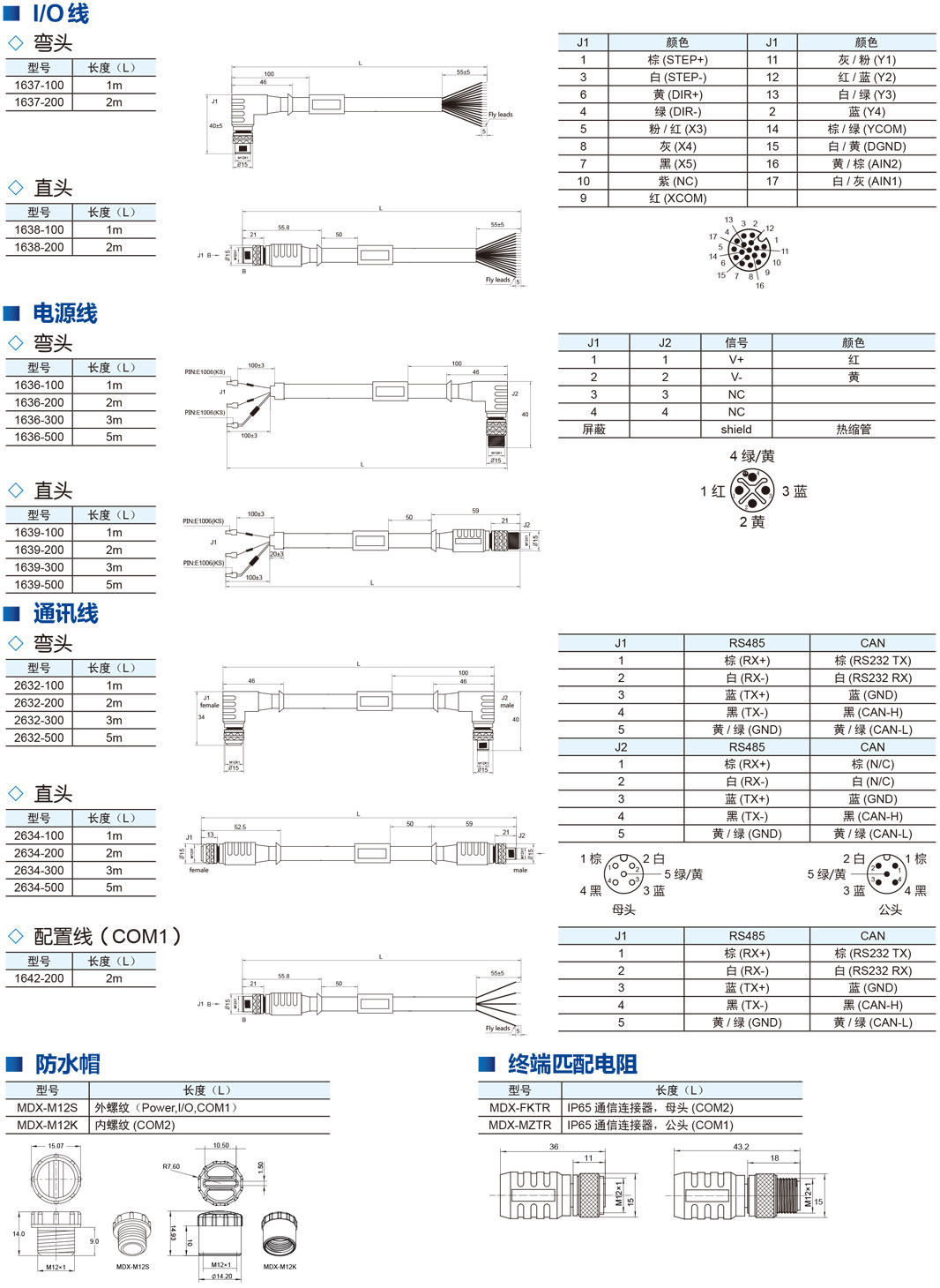

    ■ IP65 附件

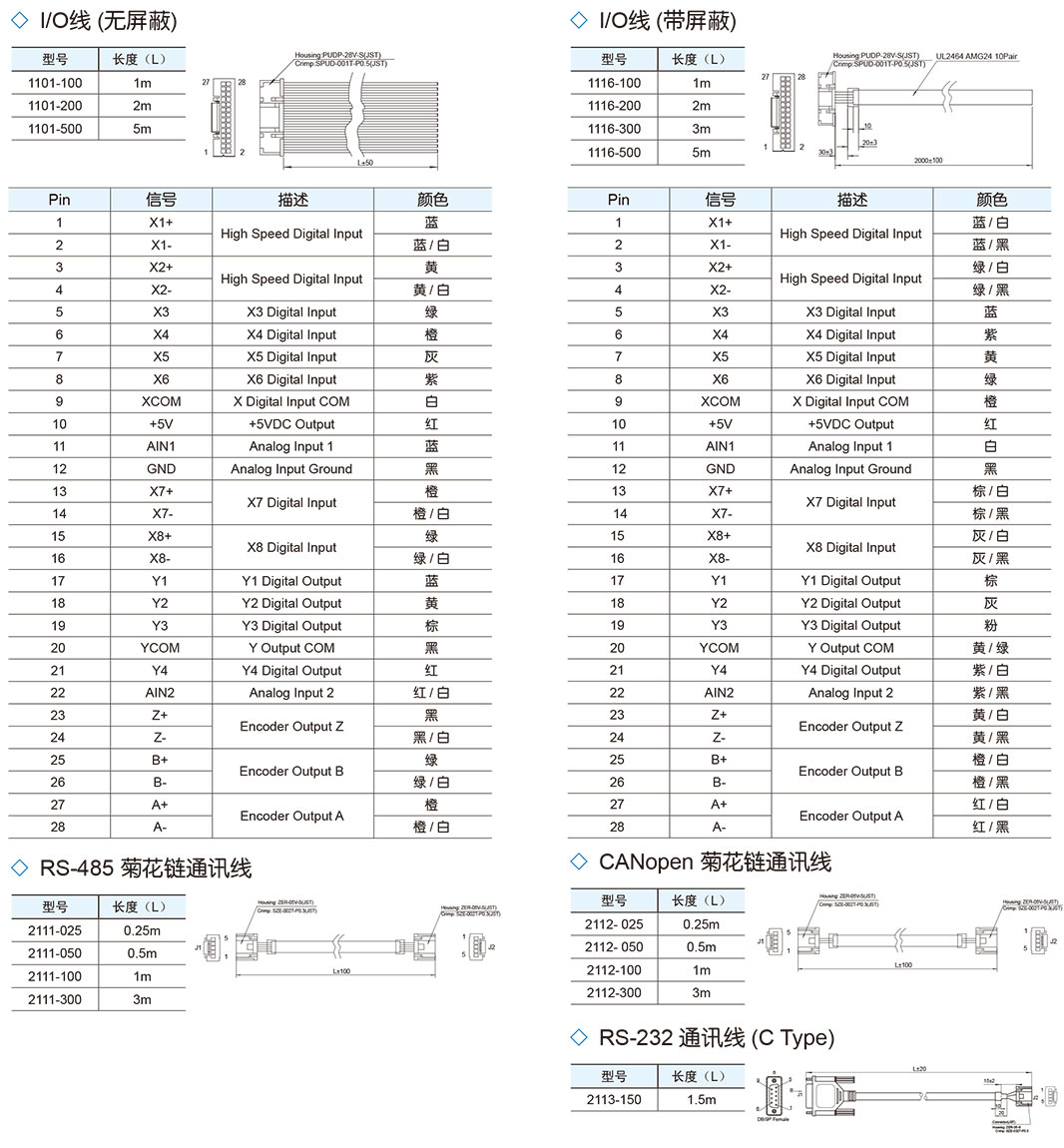

    ■ IP20 附件

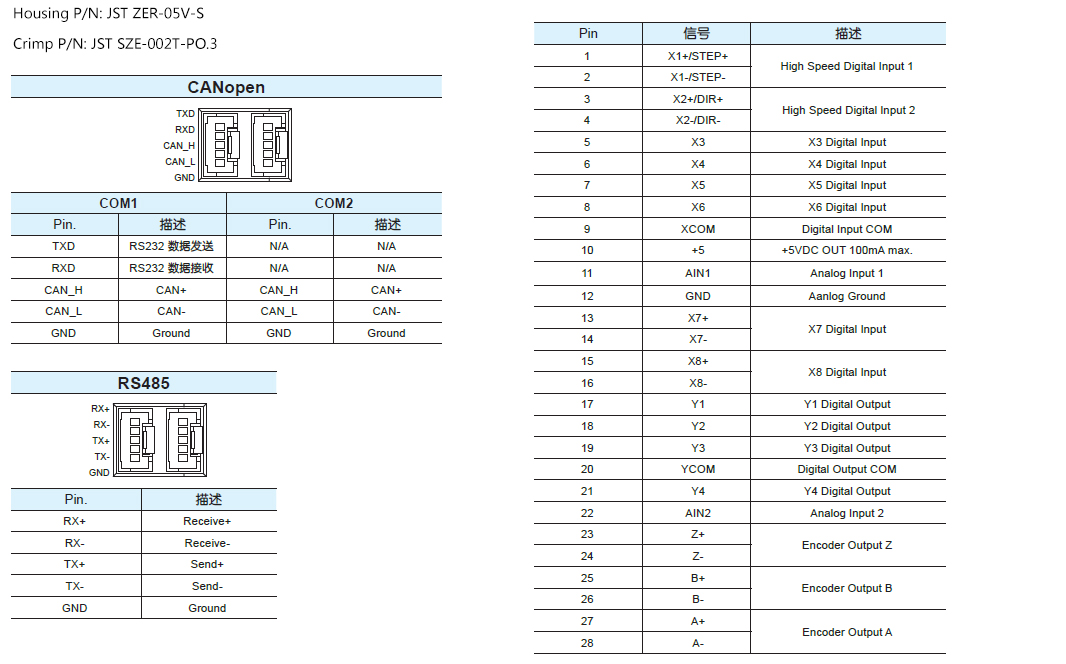

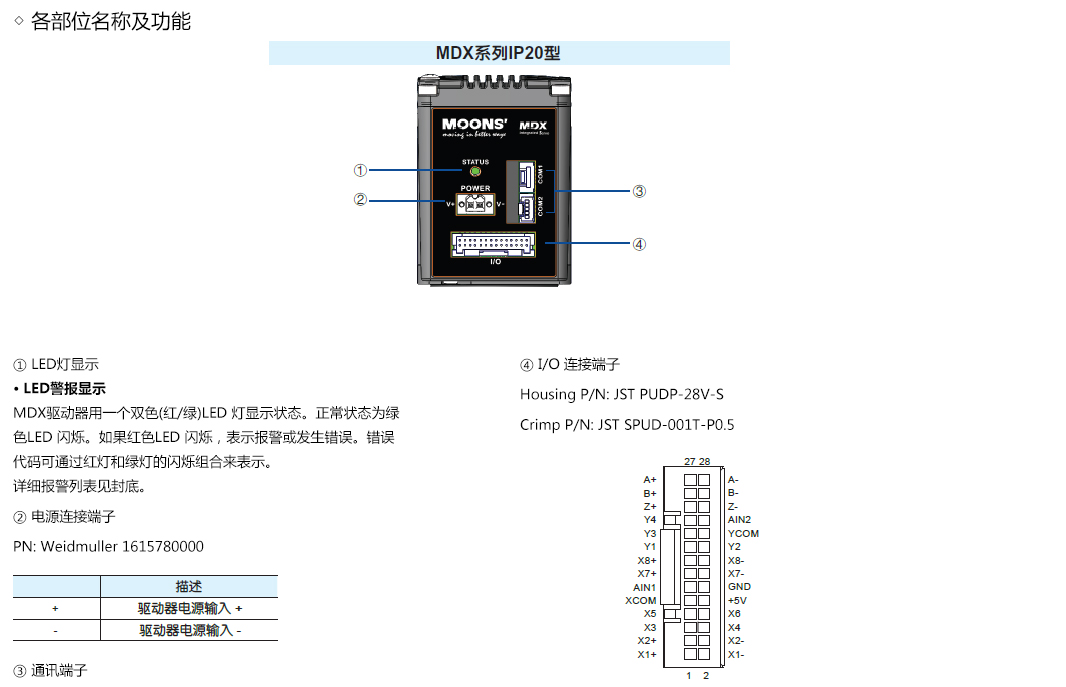

    ■ 连接与运行(IP20 型)

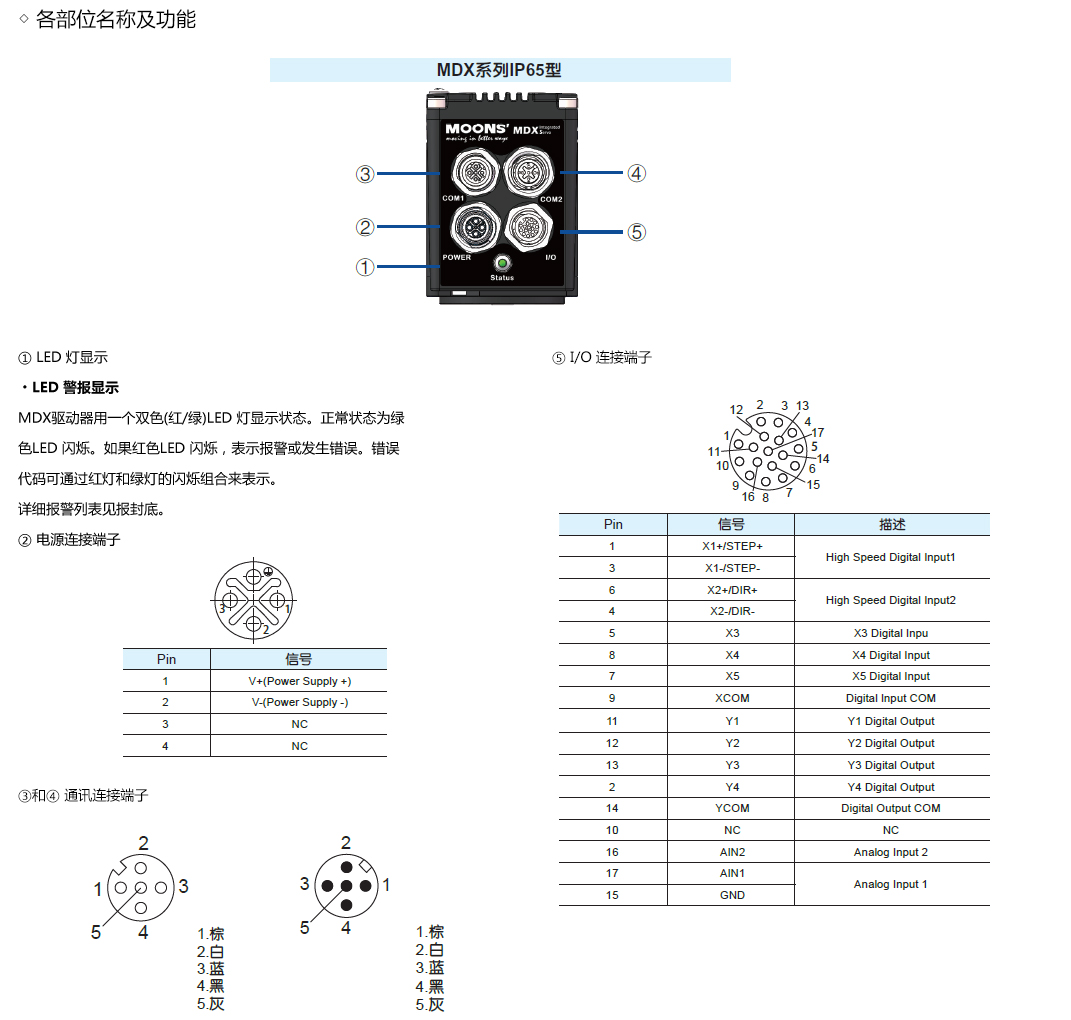

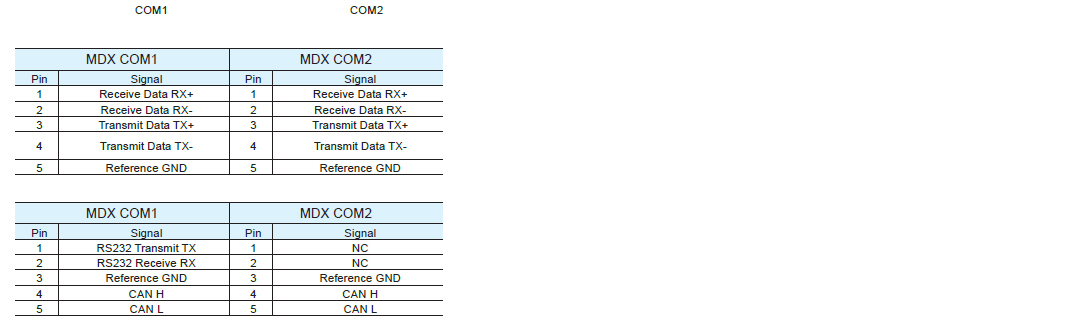

    ■ 连接与运行(IP65 型)

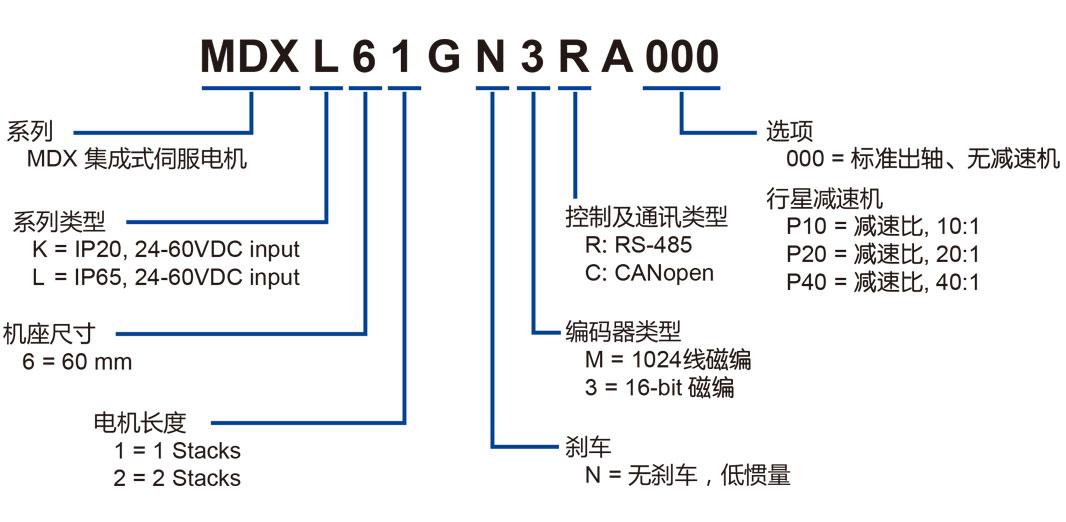

    ■ 命名规则件

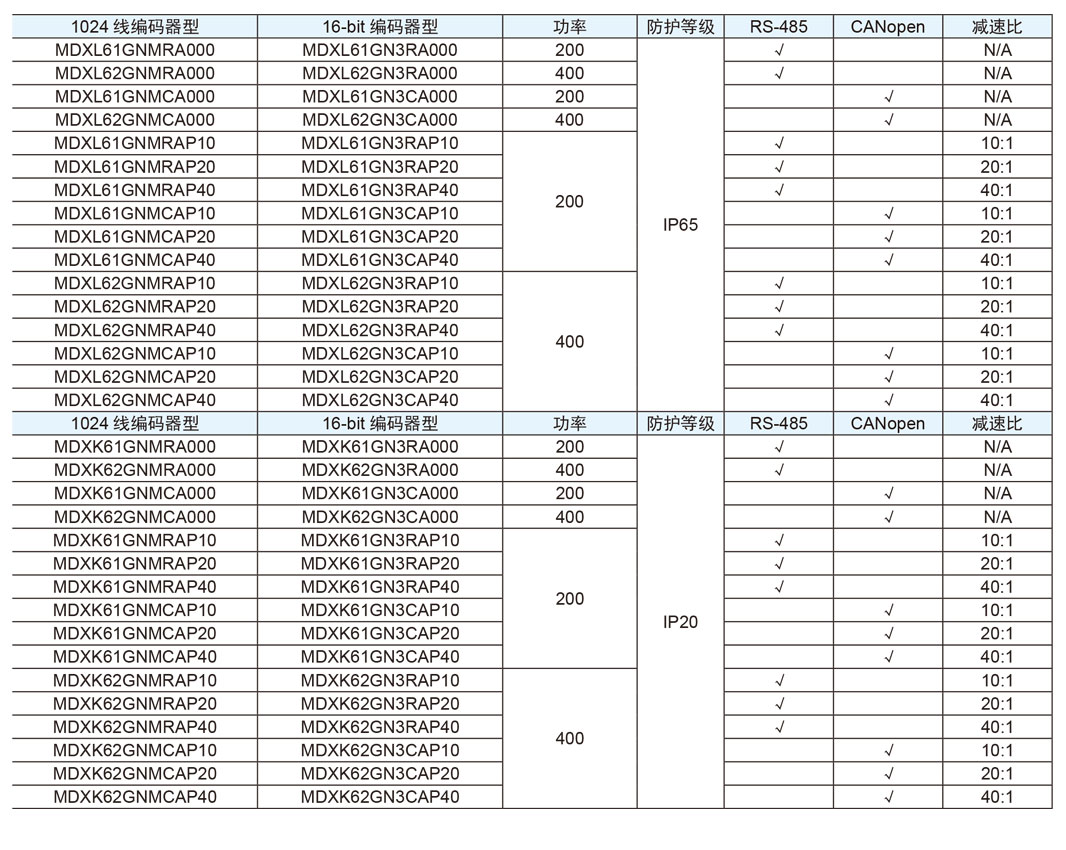

    ■ 订货信息

    ■ 相关下载

    手册
      MDX宣传册   MDX-IP20硬件手册   MDX-IP65硬件手册
    图纸
      2D图纸-IP65版本   3D图纸-IP65版本   2D图纸-IP20版本   3D图纸-IP20版本
    软件
      Artemis
    CANopen
      EDS文件
